I-beam
I-beam

من پرتو

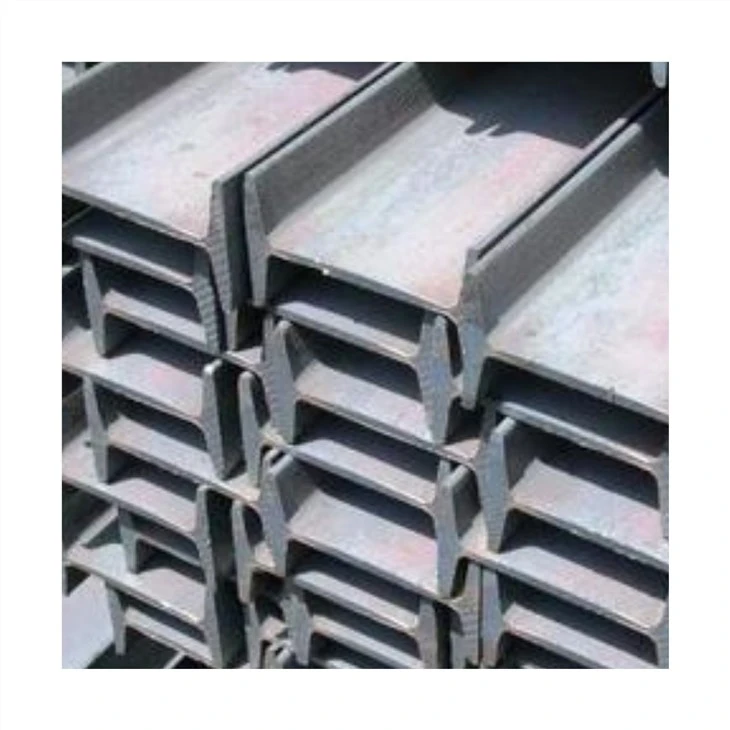

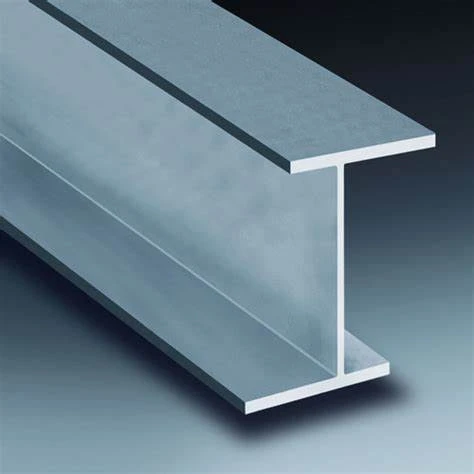

I-beam فولاد I شکل است ، فولاد I شکل را تیر فولادی نیز می گویند که یک نوار بلند از فولاد با سطح مقطع I شکل است.

ارسال درخواست

معرفی محصول

نام: I-beam
استاندارد: IPEAA-H-BEAM,EN 10034:1993
درجه: S235JR/ST37-2

اندازه نمونه I-Beams

اندازه تیرهای فولادی IPE

اندازه IPE (میلی متر)					وزن (کیلوگرم بر متر)	سطح مقطع (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

اندازه تیرهای فولادی INP

اندازه INP (میلی متر)					وزن (کیلوگرم بر متر)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

توضیحات محصولات

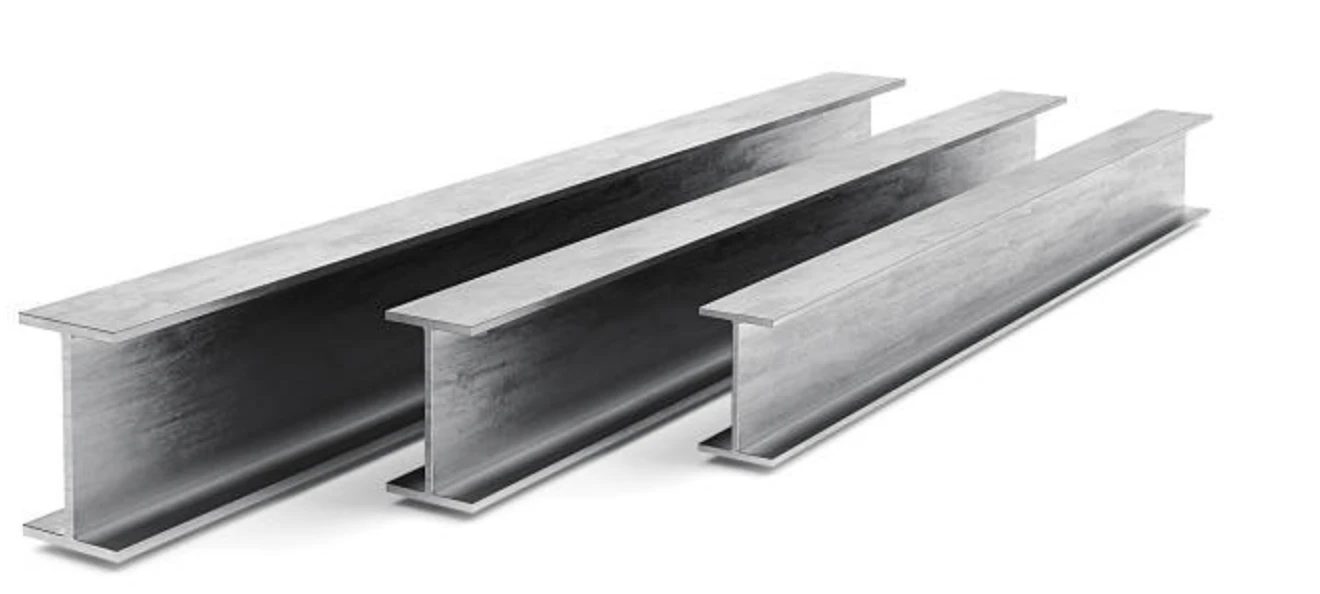

I beam 1

تیرهای فولادی IPE/INPیک نوع پروفیل فولادی بسیار رایج هستند. تیرها که در غیر این صورت بخشهای "I"، تیرهای قاره ای یا IPE/IPN نامیده می شوند، در چندین درجه مواد موجود هستند که رایج ترین آنها عبارتند ازEN 10025 S275 و S355.

I-beam VS H-beam

وقتی صحبت از ساخت و ساز می شود، دانستن تفاوت بین H-Beam و I-Beam ضروری است. در مورد تیرهای سازه عوامل زیادی وجود دارد که باید در نظر گرفته شود، اما مهمترین عامل این است که آیا تیر بار را حمل می کند یا خیر. I-Beam و H-Beam بسیار شبیه به هم هستند زیرا اغلب در موقعیت های یکسان استفاده می شوند. با این حال، تفاوت هایی بین این دو وجود دارد.

1. پرتوهای H برای همان مقدار پشتیبانی سازه هزینه کمتری نسبت به I-Beams دارند.
2. I-Beams برای حمل بارهای سنگین تر در یک دهانه یا طول پرتو مناسب تر هستند.
3. هر دو I-Beam و H-Beam بسیار متنوع هستند و می توانند برای برنامه های مختلف استفاده شوند.
