پرتو H

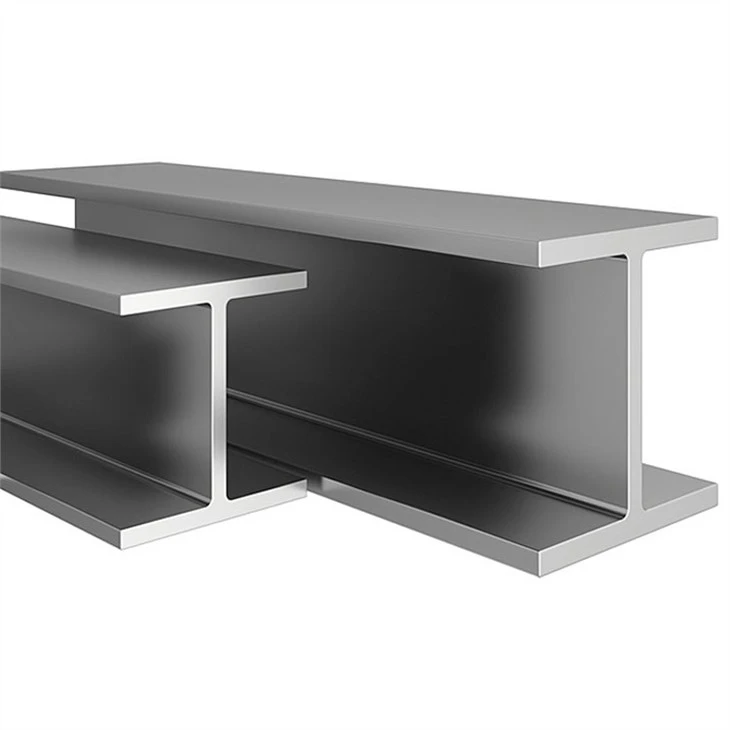

H تیرهای فولادی HEA/HEB یک نوع پروفیل فولادی بسیار رایج هستند. تیرها که در غیر این صورت مقاطع "H"، تیرهای قاره ای یا HEA/HEB نامیده می شوند، در چندین درجه مواد موجود هستند که رایج ترین آنها EN 10025 S275 و S355 هستند. بخش های H شبیه به بخش I هستند، اما فلنج پهن تر است.

ارسال درخواست

معرفی محصول

اندازه نمونه پرتوهای HEA&HEB

اندازه پرتوهای HEA و خواص مکانیکی

اندازه پرتوهای HEA					وزن (کیلوگرم بر متر)	سطح مقطع (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

اندازه پرتوهای HEB و خواص مکانیکی

اندازه های پرتو HEB					وزن (کیلوگرم بر متر)	سطح مقطع (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

توضیحات محصولات

شکل مقطع مشابه یک پروفیل مقطع مقرون به صرفه از حرف بزرگ لاتین H است که به عنوان تیر فولادی جهانی نیز شناخته می شود. به عنوان کمر و لبه.

تیر H به طور گسترده مورد استفاده قرار می گیرد، عمدتاً در موارد زیر استفاده می شود: سازه های ساختمانی مختلف عمرانی و صنعتی. کارخانه های مختلف صنعتی با دهانه بزرگ و ساختمان های مرتفع مدرن، به ویژه کارخانه های صنعتی در مناطقی با فعالیت های مکرر لرزه ای و شرایط کاری با دمای بالا. نیاز به ظرفیت باربری زیاد و سطح مقطع پل های بزرگ با پایداری خوب و دهانه های بزرگ. تجهیزات سنگین؛ بزرگراه ها؛ اسکلت کشتی؛ پشتیبانی معدن؛ تصفیه پی و مهندسی سد; اجزای مختلف ماشین
